Inverkan av ett munstyckes utgångs-Mach-tal på dragkraften är en avgörande aspekt vid design och prestandautvärdering av framdrivningssystem, speciellt för motormunstycken. Som leverantör av motormunstycken är det viktigt att förstå detta förhållande för att kunna tillhandahålla högkvalitativa produkter till våra kunder.
Teoretisk bakgrund för munstycke och Mach-tal
Innan du går in i påverkan av utgångs-Mach-numret på dragkraften är det nödvändigt att förstå de grundläggande begreppen för ett munstycke och Mach-numret. Ett munstycke är en anordning som styr riktningen eller egenskaperna hos ett vätskeflöde, vanligtvis genom att accelerera vätskan. I samband med ett motormunstycke används det för att omvandla den termiska energin hos drivmedlet till kinetisk energi, vilket genererar dragkraft.
Machtalet (M) definieras som förhållandet mellan ett föremåls hastighet (eller i detta fall vätskeflödet) och ljudets hastighet i samma medium. När M < 1 är flödet subsoniskt; när M = 1 är flödet soniskt; och när M > 1 är flödet överljud.
Thrust Generation i ett munstycke
Drivkraften som genereras av ett munstycke kan beräknas med följande formel:
[F=\dot{m}V_{e}+(p_{e}-p_{a})A_{e}]
där (F) är dragkraften, (\dot{m}) är vätskans massflödeshastighet genom munstycket, (V_{e}) är vätskans utloppshastighet, (p_{e}) är vätskans utloppstryck, (p_{a}) är det omgivande trycket och (A_{e}) är munstyckets utloppsområde.
Utgångshastigheten (V_{e}) är nära relaterad till utträdes Mach-talet. För en idealisk gas som strömmar genom ett munstycke, ges förhållandet mellan utgångshastigheten och utgångs Mach-talet av:
[V_{e}=M_{e}\sqrt{\gamma RT_{e}}]
där (M_{e}) är utgångs-Mach-talet, (\gamma) är förhållandet mellan gasens specifika värme, (R) är den specifika gaskonstanten och (T_{e}) är gasens utgångstemperatur.
Inverkan av Exit Mach Number på Thrust
Subsonic Exit Mach Number (M < 1)
När utgångs-Mach-talet är subsoniskt, leder ökning av Mach-talet till en ökning av utgångshastigheten (V_{e}). Enligt dragkraftsformeln, eftersom (\dot{m}) är relativt konstant för en given drivmedels- och munstyckskonstruktion, bidrar en ökning av (V_{e}) direkt till en ökning av momentumdragkraften (\dot{m}V_{e}).
I subsonisk regim är emellertid trycket vid munstyckets utgång (p_{e}) vanligtvis högre än det omgivande trycket (p_{a}). När Mach-talet ökar kan tryckskillnaden ((p_{e}-p_{a})) minska, men ökningen av momentumkraften dominerar vanligtvis, vilket resulterar i en total ökning av drivkraften.
Sonic Exit Mach Number (M = 1)
Vid ljudtillståndet ((M_{e}=1)) når flödet sin maximala hastighet för en given tvärsnittsarea i ett konvergerande munstycke. Detta är känt som det strypta flödestillståndet. I ett konvergerande - divergerande munstycke når munstyckets hals ljudförhållanden, och massflödeshastigheten genom munstycket maximeras för ett givet uppströms tryck och temperatur.
Dragkraften vid ljudutgångsförhållandet är en viktig referenspunkt. Om munstycket är konstruerat för att arbeta vid detta tillstånd kan det uppnå en relativt hög tryckverkningsgrad, speciellt när tryckförhållandet mellan uppströms och nedströms är optimerat.
Supersonic Exit Mach Number (M > 1)
I överljudsregimen fortsätter en ökning av utgångs-Mach-talet att öka utgångshastigheten (V_{e}), vilket i sin tur ökar momentumkraften (\dot{m}V_{e}). Emellertid blir trycket vid munstyckets utgång (p_{e}) lägre än det omgivande trycket (p_{a}) när Mach-talet ökar.
Tryckkraften ((p_{e}-p_{a})A_{e}) blir negativ, vilket verkar mot momentumkraften. Det finns ett optimalt utgångs-Mach-tal i överljudsregimen där summan av momentumkraften och tryckkraften är maximerad. Detta optimala Mach-tal beror på olika faktorer såsom omgivningstrycket, drivmedlets egenskaper och munstyckets utformning.
Praktiska överväganden för motormunstyckesdesign
Som enMotormunstyckeleverantör måste vi ta hänsyn till påverkan av utgångs-Mach-talet på dragkraften när vi designar och tillverkar munstycken.
Munstycksgeometri
Munstyckets geometri, speciellt förhållandet mellan utgångsområdet och halsområdet ((A_{e}/A_{t})), spelar en avgörande roll för att bestämma utgångs-Mach-talet. Ett konvergerande - divergerande munstycke används vanligtvis för att uppnå överljudsutgångs-Mach-tal. Genom att noggrant utforma formen och dimensionerna på de konvergerande och divergerande sektionerna kan vi kontrollera flödesaccelerationen och utgångs-mach-talet.
Drivmedelsegenskaper
Drivmedlets egenskaper, såsom förhållandet mellan specifika värme (\gamma) och den specifika gaskonstanten (R), påverkar också förhållandet mellan utgångs Mach-tal och dragkraft. Olika drivmedel har olika värden på (\gamma) och (R), vilket kommer att resultera i olika utgångshastigheter och dragkrafter för samma utgångs-Mach-tal.
Driftsvillkor
Driftsförhållandena, inklusive tryck och temperatur uppströms, och omgivningstrycket, måste beaktas. Till exempel, i rymdapplikationer, är det omgivande trycket extremt lågt, vilket möjliggör högre optimala utgångs-Mach-tal jämfört med markbaserade applikationer.
Jämförelse med andra munstyckstyper

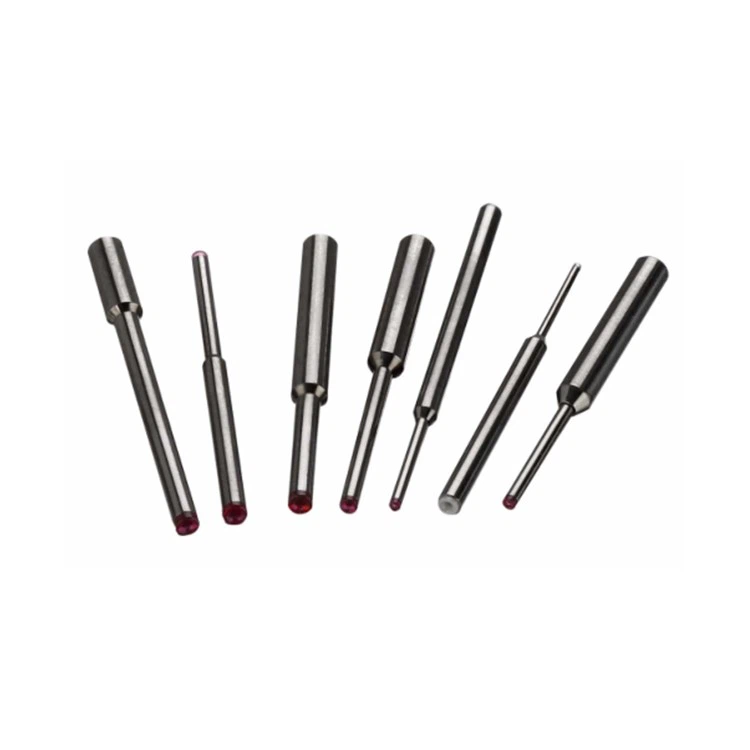

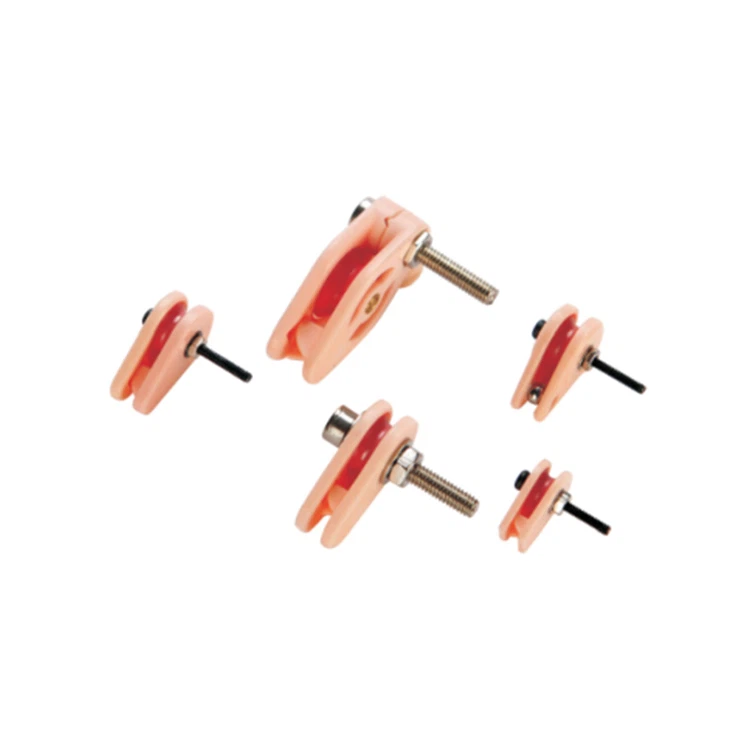

Utöver motormunstycken finns andra typer av munstycken, som t.exRubin munstyckeochLindningsmaskin keramikdelar. Medan de grundläggande principerna för dragkraftsgenerering och påverkan av Mach-talet är likartade, är de specifika applikationerna och designkraven olika.
Rubinmunstycken används ofta i applikationer där hög precision och slitstyrka krävs, såsom i bläckstråleskrivare eller fiberoptisk tillverkning. Exit Mach-talet i dessa applikationer kan vara relativt lågt, och fokus ligger mer på kontroll av vätskeflödesmönstret och droppbildning.
Keramiska delar av lindningsmaskinen kan innefatta munstycken för applicering av beläggningar eller lim. Den dragkraft som genereras av dessa munstycken är vanligtvis inte det primära problemet, men utgångshastigheten och flödeshastigheten är viktiga för att uppnå enhetlig beläggning eller bindning.
Slutsats
Utgångs-Mach-talet för ett munstycke har en betydande inverkan på dragkraften. I den subsoniska regimen leder en ökning av Mach-talet i allmänhet till en ökning av dragkraften. Vid ljudtillståndet är massflödeshastigheten maximerad. I överljudsregimen finns det ett optimalt Mach-tal för maximal dragkraft.
Som leverantör av motormunstycken tar vi hänsyn till dessa faktorer vid design och tillverkning av munstycken. Vi använder avancerade CFD-simuleringar (Computational Fluid Dynamics) och experimentella tester för att optimera munstycksdesignen för olika applikationer.
