Inom tillverkningen av elektriska komponenter spelar toroidlindningsmaskiner en avgörande roll. Som en erfaren leverantör av toroidlindningsmaskiner har jag bevittnat betydelsen av varje komponent i dessa maskiner. En sådan avgörande komponent är spolen. I den här bloggen kommer jag att fördjupa mig i spolens funktioner i en toroidlindningsmaskin, utforska dess betydelse och hur den bidrar till den övergripande effektiviteten och kvaliteten på lindningsprocessen.
Grunderna i Toroid-lindningsmaskiner

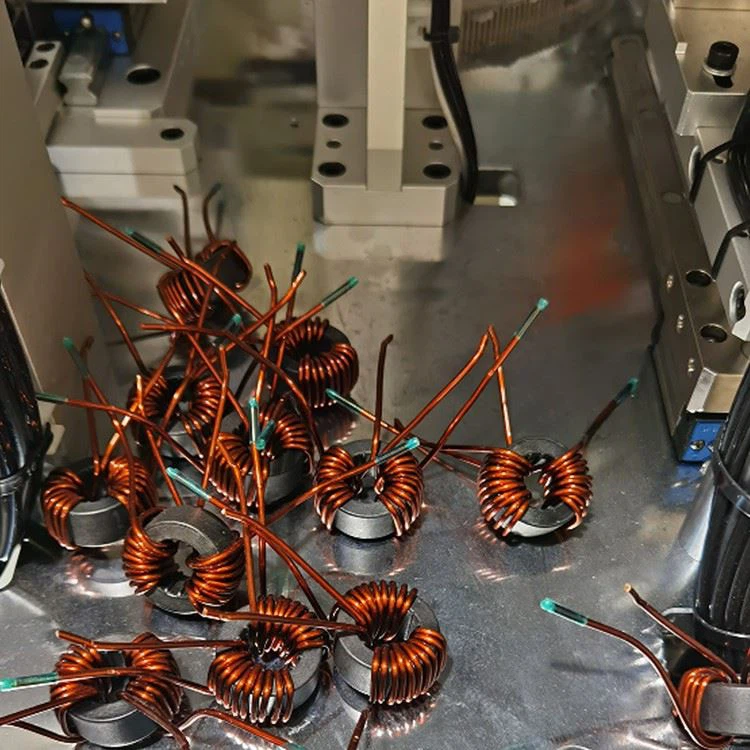

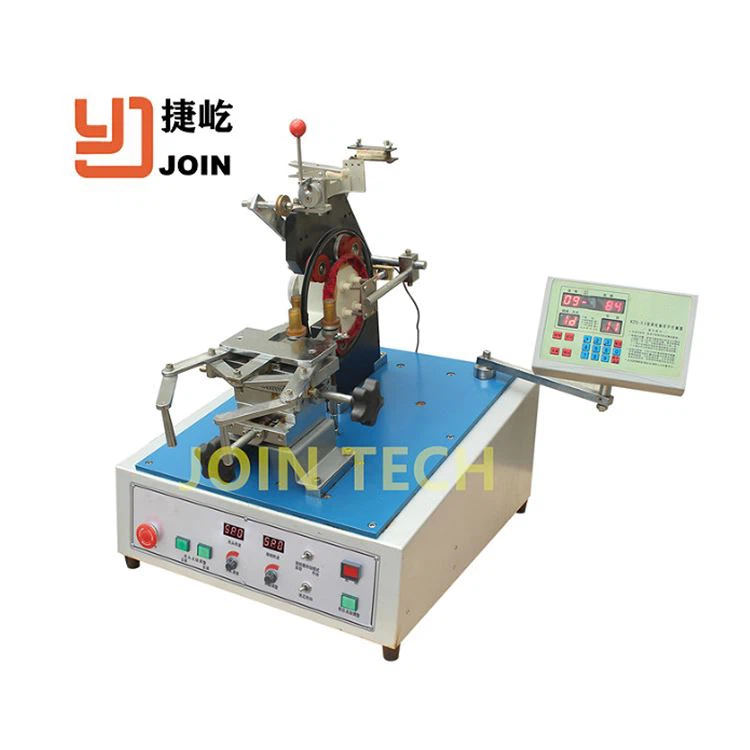

Innan vi dyker in i rollen som spolen, låt oss kortfattat förstå vad en toroidlindningsmaskin är. En toroidlindningsmaskin är en specialiserad utrustning som används för att linda tråd runt en toroidformad kärna, som är en munkformad magnetisk kärna. Dessa maskiner används i stor utsträckning vid tillverkning av transformatorer, induktorer och andra elektriska komponenter. Det finns olika typer av toroidlindningsmaskiner tillgängliga, såsomAutomatisk toroidlindningsmaskin,Magnetisk ringlindningsmaskin, ochToroidal lindningsmaskin.
Funktion 1: Trådlagring
En av de primära funktionerna för spolen i en toroidlindningsmaskin är att lagra tråden. Spolen fungerar som en reservoar för tråden och håller en tillräcklig mängd av den för att slutföra lindningsprocessen. Detta är viktigt eftersom det gör att maskinen kan arbeta kontinuerligt utan behov av frekvent påfyllning av tråd. Tråden lindas på spolen på ett snyggt och organiserat sätt, vilket säkerställer att den smidigt kan matas in i lindningsmekanismen.
Storleken och kapaciteten på spolen kan variera beroende på de specifika kraven för lindningsprocessen. Större spolar kan hålla mer tråd, vilket är fördelaktigt för lindning av stora ringkärnor eller för tillämpningar som kräver en lång trådlängd. Å andra sidan kan mindre bobiner användas för mindre kärnor eller för tillämpningar där utrymmet är begränsat.
Funktion 2: Trådmatning
Förutom att lagra tråden spelar spolen också en avgörande roll för att mata in tråden i lindningsmekanismen. Spolen är vanligtvis monterad på en spindel eller en axel, vilket gör att den kan rotera fritt. När toroidlindningsmaskinen fungerar lindas tråden av från spolen och matas genom en serie styrningar och spännare för att säkerställa att den är korrekt placerad och spänd innan den lindas runt den toroidformade kärnan.
Utformningen av spolen och sättet den är monterad på spindeln kan ha en betydande inverkan på trådmatningsprocessen. Till exempel kan en väldesignad spole med en slät yta och en korrekt flänsdiameter hjälpa till att förhindra att tråden trasslar eller fastnar under avlindningsprocessen. Dessutom kan användningen av en spännare hjälpa till att upprätthålla en konsekvent spänning på tråden, vilket är avgörande för att uppnå en enhetlig och högkvalitativ lindning.
Funktion 3: Trådspänningskontroll
En annan viktig funktion hos spolen i en toroidlindningsmaskin är att hjälpa till att kontrollera spänningen i tråden under lindningsprocessen. Att upprätthålla en konsekvent spänning på tråden är avgörande för att säkerställa att lindningen är tät, enhetlig och fri från defekter. Om spänningen är för hög kan tråden gå sönder eller skadas, medan om spänningen är för låg kan lindningen vara lös och ojämn.
Spolen kan bidra till trådspänningskontroll på flera sätt. Till exempel kan spolens design och sättet den är monterad på spindeln påverka mängden friktion mellan tråden och spolen, vilket i sin tur kan påverka trådens spänning. Dessutom kan användningen av en spännare hjälpa till att justera spänningen på tråden när den matas från spolen till lindningsmekanismen.
Funktion 4: Formning av slingrande mönster
Spolen kan också spela en roll för att bilda lindningsmönstret på den toroidformade kärnan. I vissa toroidlindningsmaskiner är spolen utformad för att röra sig i ett specifikt mönster eller bana när tråden lindas runt kärnan. Detta kan bidra till att skapa ett mer komplext och exakt lindningsmönster, vilket kan vara fördelaktigt för vissa applikationer.
Till exempel, i en flerskiktslindningsprocess, kan spolen programmeras att röra sig i ett sicksackmönster för att säkerställa att tråden lindas jämnt över kärnans yta. Detta kan hjälpa till att förbättra den elektriska komponentens prestanda och effektivitet genom att minska mängden strömagnetiska fält och förbättra den magnetiska kopplingen mellan lindningens varv.
Funktion 5: Kompatibilitet och utbytbarhet
Slutligen måste spolen i en toroidlindningsmaskin vara kompatibel med maskinen och den specifika lindningsprocessen. Olika toroidlindningsmaskiner kan kräva olika typer av bobiner, beroende på storleken, formen och materialet på den toroidformade kärnan, såväl som typen och tjockleken på den tråd som används.
Förutom kompatibilitet bör spolen också vara utbytbar, vilket gör det enkelt att byta ut vid behov. Detta är viktigt eftersom det gör att toroidlindningsmaskinen kan användas för olika applikationer och för att rymma olika typer av tråd och kärnor.
Slutsats
Sammanfattningsvis är spolen en kritisk komponent i en toroidlindningsmaskin, och den utför flera viktiga funktioner som är avgörande för en effektiv och högkvalitativ produktion av toroidlindningar. Från trådlagring och matning till spänningskontroll och bildning av lindningsmönster spelar spolen en avgörande roll för att säkerställa att lindningsprocessen är jämn, konsekvent och fri från defekter.
Som leverantör av toroidlindningsmaskiner förstår vi vikten av att använda högkvalitativa bobiner som är designade för att möta våra kunders specifika krav. Vi erbjuder ett brett utbud av bobiner i olika storlekar, former och material för att säkerställa att våra kunder kan hitta den perfekta lösningen för deras lindningsbehov.
Om du är intresserad av att lära dig mer om våra toroidlindningsmaskiner eller vårt utbud av spolar, tveka inte att kontakta oss. Vårt team av experter finns alltid tillgängligt för att svara på dina frågor och hjälpa dig att hitta rätt lösning för din applikation. Vi ser fram emot att höra från dig och att arbeta med dig för att uppnå dina produktionsmål.
